Bevestigingsmateriaal voor zonnepanelen bepaalt of panelen stevig, veilig en zonder dakschade blijven liggen. Het gaat dus niet alleen om een paar rails en schroeven, maar om een compleet montagesysteem dat past bij je dak, de panelen en de windbelasting op jouw woning.

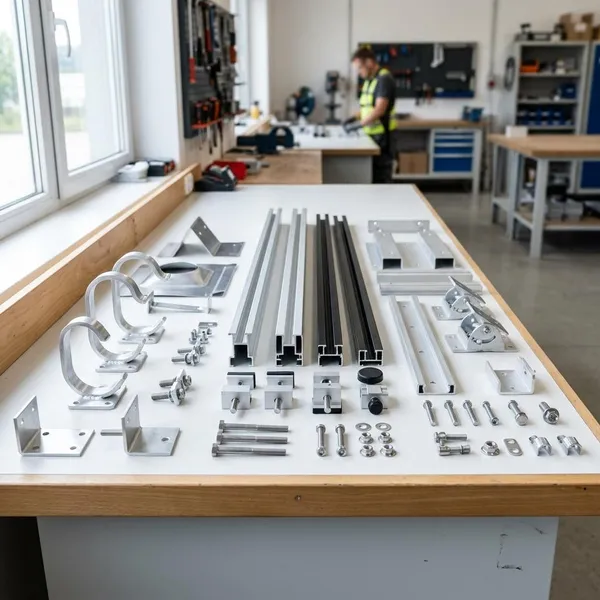

Wat bevestigingsmateriaal voor zonnepanelen doet
Een zonnepaneel ligt jarenlang buiten. Het krijgt te maken met wind, regen, vorst, hitte en kleine bewegingen door temperatuurverschillen. Goed montagemateriaal vangt die krachten op zonder dat het paneel gaat schuiven, het dak gaat lekken of onderdelen vroegtijdig slijten.
Het houdt panelen stevig op hun plek
De belangrijkste taak is eenvoudig: de panelen moeten blijven liggen waar ze liggen. Op een schuin dak gebeurt dat meestal met dakhaken, rails, middenklemmen en eindklemmen. Op een plat dak staan panelen vaak op steunen of frames die met ballast op hun plek blijven.
Vooral wind speelt hierbij een grote rol. Een zonnepaneel is relatief licht, maar heeft veel oppervlak. Daardoor kunnen er flinke krachten ontstaan, zeker aan dakranden, op hoge woningen of op plekken met weinig beschutting.
Het beschermt tegen wind en slijtage
Een goed systeem voorkomt dat verbindingen langzaam losraken door trillingen en wisselende belasting. Daarom worden vaak aluminium profielen en RVS bevestigers gebruikt. Die materialen zijn licht, sterk en beter bestand tegen vocht dan gewone stalen onderdelen.
- Rails verdelen de belasting over meerdere bevestigingspunten.
- Klemmen houden het paneelframe vast zonder het glas te belasten.
- Bouten, moeren en ringen zorgen dat verbindingen niet gaan werken.
- Beschermmatten voorkomen slijtage aan dakbedekking op platte daken.
Het helpt schade aan het dak voorkomen
Verkeerd gekozen bevestigingsmateriaal kan juist schade veroorzaken. Denk aan dakpannen die onder spanning komen te staan, schroeven die niet in een dragend deel zitten of ballast die de dakbedekking indrukt.
Bij schuine daken moeten dakhaken goed onder de pannen passen. Soms moet een pan iets worden uitgeslepen, zodat hij weer vlak ligt. Bij platte daken is vooral de drukverdeling belangrijk. De constructie mag de dakbedekking niet beschadigen en mag de waterafvoer niet blokkeren.

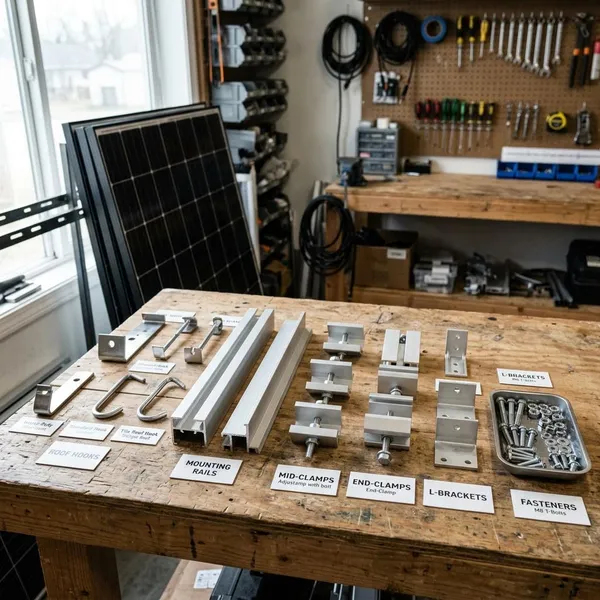

Welke soorten bevestigingsmateriaal er zijn
Welke onderdelen je nodig hebt, hangt vooral af van het dak. Een pannendak vraagt om andere bevestiging dan een plat bitumen dak, een golfplaten dak of een dak met staande fels. Toch komen een paar onderdelen vaak terug.
Dakhaken en rails voor schuine daken
Op schuine pannendaken vormen dakhaken en rails meestal de basis. De dakhaak wordt vastgezet op de onderconstructie, bijvoorbeeld op een spant of dakspoor. De dakpan komt daarna weer terug over of rond de haak.
Op de dakhaken worden aluminium rails gemonteerd. Die rails dragen de panelen en zorgen dat ze netjes in één lijn liggen. De afstand tussen de haken hangt af van het dak, het type rail, de paneelmaat en de windbelasting.
| Onderdeel | Functie |
|---|---|
| Dakhaak | Verbindt het montagesysteem met de dakconstructie |
| Rail | Draagt de panelen en verdeelt de krachten |
| Railkoppeling | Verbindt meerdere raildelen met elkaar |
Montagesteunen en ballast voor platte daken
Op platte daken worden zonnepanelen vaak geplaatst op lage steunen of frames. Die geven de panelen een vaste hellingshoek. De constructie wordt meestal verzwaard met ballast, zodat er niet in de dakbedekking hoeft te worden geboord.
De hoeveelheid ballast is geen gokwerk. Die hangt onder meer af van de gebouwhoogte, de ligging, de afstand tot de dakrand en de gekozen opstelling. Een open locatie vraagt meestal om meer zekerheid dan een beschutte binnenstedelijke woning.
- Gebruik beschermmatten onder de steunen om slijtage aan bitumen, EPDM of pvc te beperken.
- Houd afvoeren vrij, zodat regenwater weg kan blijven lopen.
- Controleer of het dak het extra gewicht van systeem, panelen en ballast kan dragen.
Profielen, klemmen en eindstukken
Profielen en klemmen zijn kleiner dan rails en steunen, maar ze zijn bepalend voor de uiteindelijke bevestiging. Middenklemmen zitten tussen twee panelen. Eindklemmen komen aan het begin en einde van een rij.
Let vooral op de framedikte van het zonnepaneel. Een klem voor een paneel van 30 millimeter past niet automatisch goed op een frame van 35 of 40 millimeter. Een te losse klem geeft speling; een te strakke of verkeerde klem kan spanning op het frame zetten.
Eindstukken en eindkappen zijn vooral afwerking, maar niet nutteloos. Ze sluiten open profielen af, verminderen scherpe randen en geven de installatie een nettere afwerking.
Schroeven, bouten en RVS bevestigers
De verbindingen tussen haken, rails, klemmen en steunen worden gemaakt met schroeven, bouten, moeren en ringen. Gebruik daarvoor onderdelen die bij het systeem horen. Losse schroeven die toevallig passen, zijn niet automatisch geschikt voor jarenlang gebruik op een dak.
RVS wordt vaak toegepast omdat het goed bestand is tegen vocht. Ook aluminium komt veel voor in rails en profielen. Let wel op verkeerde materiaalcombinaties: sommige metalen kunnen elkaar aantasten als er vaak vocht tussen zit.
Praktisch gezien zijn dit de onderdelen die je vaak tegenkomt:
- stokschroeven of houtschroeven voor specifieke daktypen;
- RVS bouten, moeren en sluitringen;
- borgmoeren of klikverbindingen tegen lostrillen;
- aardingsklemmen of aardingsclips als het systeem dat vereist.

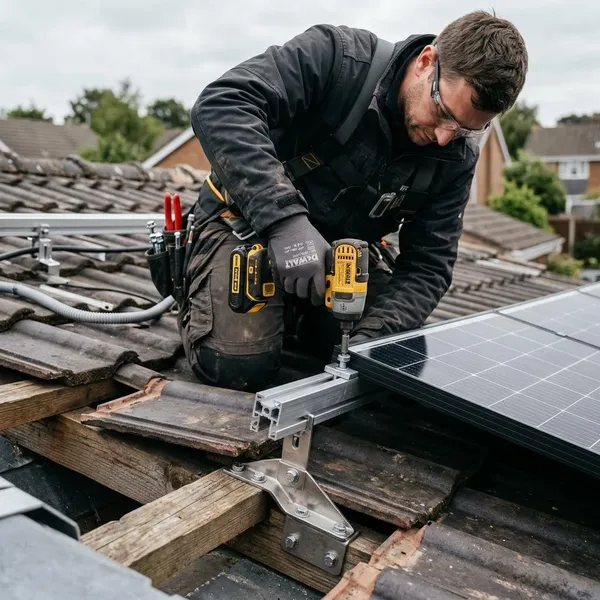

Welke montagesystemen je vaak tegenkomt
Losse onderdelen worden meestal gecombineerd tot een compleet montagesysteem. Zo’n systeem is getest als geheel en heeft vaste voorschriften voor afstanden, klemposities en belasting. Dat maakt de keuze veiliger dan zelf willekeurige onderdelen bij elkaar zoeken.
Kliksystemen voor schuine daken
Kliksystemen zijn populair op schuine daken omdat ze snel te monteren zijn. Onderdelen klikken of schuiven in elkaar, waardoor er minder losse handelingen nodig zijn op het dak.
Dat kan de kans op montagefouten verkleinen, maar het systeem moet nog steeds passen bij de dakpan, de onderconstructie en het paneelformaat. Bij oudere daken of afwijkende pannen is een verstelbaar railsysteem soms praktischer.
Systemen voor platte daken
Voor platte daken bestaan systemen met frames, bakken of kunststof en aluminium steunen. Vaak kun je kiezen tussen een zuidopstelling en een oost-westopstelling.
| Opstelling | Wanneer interessant |
|---|---|
| Zuidgericht | Als je vooral een hoge opbrengst rond het midden van de dag wilt |
| Oost-west | Als je de opbrengst meer over de dag wilt spreiden en veel panelen kwijt wilt |
Moderne platdaksystemen zijn vaak aerodynamisch ontworpen. Daardoor kan de wind er minder makkelijk onder grijpen en is soms minder ballast nodig. Toch blijft een ballastberekening belangrijk, zeker bij dakranden en open ligging.
Merksystemen met vaste onderdelen
Veel installateurs werken met montagesystemen van één fabrikant. Rails, klemmen, haken en koppelingen zijn dan op elkaar afgestemd. Dat is handig voor montage, garantie en vervanging van onderdelen.
Een gemengd systeem hoeft niet meteen verkeerd te zijn, maar dan moet iemand goed controleren of de onderdelen technisch bij elkaar passen. Denk aan afmetingen, materiaal, klemkracht en corrosiebestendigheid.
- Kijk of er duidelijke montagevoorschriften beschikbaar zijn.
- Controleer of reserveonderdelen later nog leverbaar zijn.
- Gebruik geen onderdelen van verschillende systemen als de fabrikant dat afraadt.

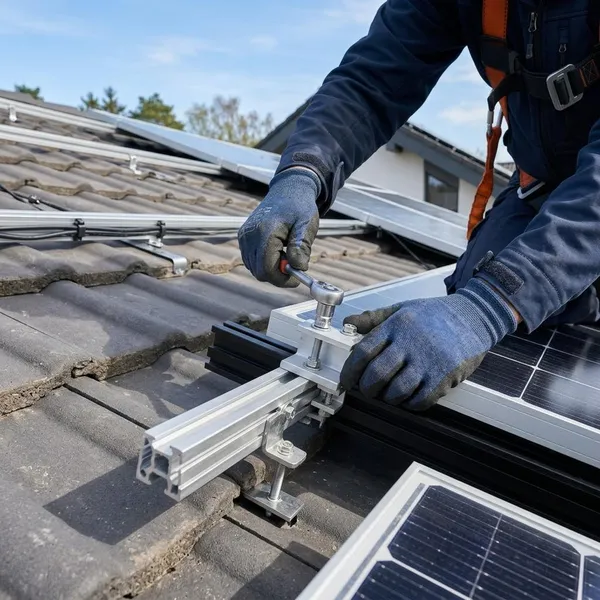

Hoe je het juiste bevestigingsmateriaal kiest
De juiste keuze begint niet bij de prijs van een set, maar bij het dak. Daarna kijk je naar de panelen, de ligging van de woning en de manier waarop gemonteerd wordt. Zo voorkom je dat je onderdelen koopt die op papier compleet lijken, maar in de praktijk niet goed passen.
Kijk eerst naar het type dak
Een schuin pannendak heeft meestal dakhaken en rails nodig. Een plat dak vraagt om steunen, ballast en beschermmatten. Bij golfplaten, metalen daken of leien daken worden weer andere bevestigers gebruikt.
Ook de staat van het dak telt mee. Oude dakpannen, zwakke panlatten of versleten dakbedekking kunnen problemen geven zodra er extra belasting op komt. Laat twijfelgevallen eerst controleren voordat er panelen worden geplaatst.
Let op helling en windbelasting
De helling van het dak bepaalt mede hoe wind op de panelen werkt. Op een plat dak speelt ook de hoek van het frame mee. Hoe meer wind er onder of tegen het paneel kan komen, hoe belangrijker de juiste bevestiging wordt.
Bij windbelasting tellen vooral deze punten:
- de hoogte van het gebouw;
- de ligging, bijvoorbeeld kust, polder of beschutte woonwijk;
- de afstand van de panelen tot de dakrand;
- de grootte en oriëntatie van de panelen;
- de voorschriften van het gekozen montagesysteem.
Panelen dicht bij de rand van een dak krijgen vaak meer wind te verduren dan panelen in het midden. Daarom gelden daar soms andere afstanden, extra haken of meer ballast.
Stem het systeem af op het paneel
Niet elk paneel mag op elke plek worden geklemd. Fabrikanten geven meestal aan waar de klemzones zitten. Die informatie is belangrijk, omdat het frame en het glas anders verkeerd belast kunnen worden.
Controleer daarom de paneelmaat, framedikte, het gewicht en de toegestane montagerichting. Dat is extra belangrijk bij grote moderne panelen of wanneer je een bestaande installatie uitbreidt met panelen van een ander formaat.
Controleer welke onderdelen je echt nodig hebt
Een montageset is niet altijd volledig voor jouw situatie. Soms ontbreken railkoppelingen, eindkappen, beschermmatten, extra ballastdragers of aardingsonderdelen. Dat merk je liever niet pas tijdens de montage.
| Voor schuin dak | Voor plat dak |
|---|---|
| Dakhaken | Montagesteunen of frames |
| Rails en railkoppelingen | Ballastdragers en ballast |
| Midden- en eindklemmen | Beschermmatten |
| Bouten, moeren en eindkappen | Klemmen, bouten en afwerking |
Vergelijk sets daarom niet alleen op prijs. Kijk ook naar materiaal, handleiding, compatibiliteit met je panelen en de berekening voor jouw dak.
Conclusie
Bevestigingsmateriaal voor zonnepanelen is de basis van een veilige installatie. Op een schuin dak draait het vaak om dakhaken, rails en klemmen; op een plat dak om steunen, ballast en bescherming van de dakbedekking. Kies het systeem op basis van daktype, windbelasting, paneelmaat en montagevoorschriften. Daarmee verklein je de kans op losse panelen, lekkage, roest en onnodige schade aan het dak.
