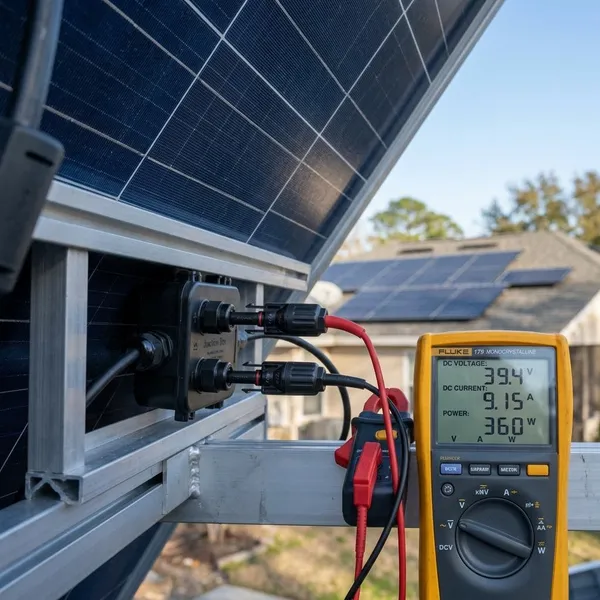

Een zonnepaneel levert meestal geen vast aantal volt: de spanning verandert met licht, temperatuur en wat je erop aansluit. Bij een zogenoemd 12V-paneel is een meting van ongeveer 18 tot 22 volt vaak normaal, zolang die waarde past bij de datasheet en de laadregelaar.

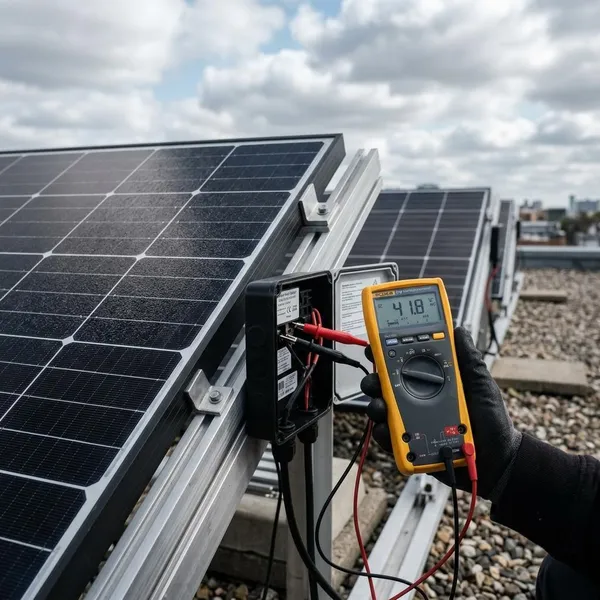

Spanning, stroom en vermogen uit elkaar
De verwarring begint vaak doordat volt, ampère en watt door elkaar worden gebruikt. Toch vertellen ze elk iets anders. Wil je beoordelen of een paneel bij een accu, laadregelaar of omvormer past, dan kijk je niet naar één getal maar naar de combinatie.
| Waarde | Wat zegt het? | Waar let je op? |
|---|---|---|
| Volt | De elektrische spanning | Past de spanning binnen de ingang van je regelaar? |
| Ampère | De stroom die echt loopt | Zijn kabels, zekeringen en regelaar zwaar genoeg? |
| Watt | Spanning en stroom samen | Levert het paneel genoeg vermogen voor jouw gebruik? |
Volt is spanning
Volt geeft aan hoeveel elektrische "druk" het paneel beschikbaar heeft. Bij een zonnepaneel is dat geen vaste waarde zoals bij een stopcontact. Zonder belasting meet je vaak een hogere spanning dan wanneer het paneel echt een accu of apparaat voedt.
Op een datasheet zijn vooral Voc en Vmp belangrijk. Voc is de open-klemspanning zonder belasting. Vmp is de spanning waarbij het paneel normaal gesproken het meeste vermogen levert. Meet je een los paneel met een multimeter, dan vergelijk je dus meestal met Voc, niet met Vmp.
Ampère is stroom
Ampère gaat over de hoeveelheid stroom die daadwerkelijk loopt. Zonlicht heeft daar veel invloed op: bij bewolking kan de spanning nog redelijk lijken, terwijl de laadstroom al flink is ingezakt. Daarom zegt een nette voltmeting weinig als je niet weet hoeveel stroom er op dat moment loopt.
- Voor een klein campingpaneel merk je dit aan traag laden, ook al toont de meter nog spanning.
- Voor een vaste installatie bepaalt de stroom mede welke kabeldikte en zekering veilig zijn.
Watt is vermogen
Watt is het vermogen: spanning maal stroom. Een paneel van 100 watt levert dus niet "100 volt", maar bijvoorbeeld rond 18 volt met enkele ampères stroom onder gunstige testomstandigheden.
Kijk daarom niet alleen naar het wattage op de verpakking. Twee panelen met hetzelfde vermogen kunnen een andere Vmp of Voc hebben. Dat maakt vooral verschil bij 12V- en 24V-accusystemen, of wanneer je een bestaande laadregelaar opnieuw wilt gebruiken.

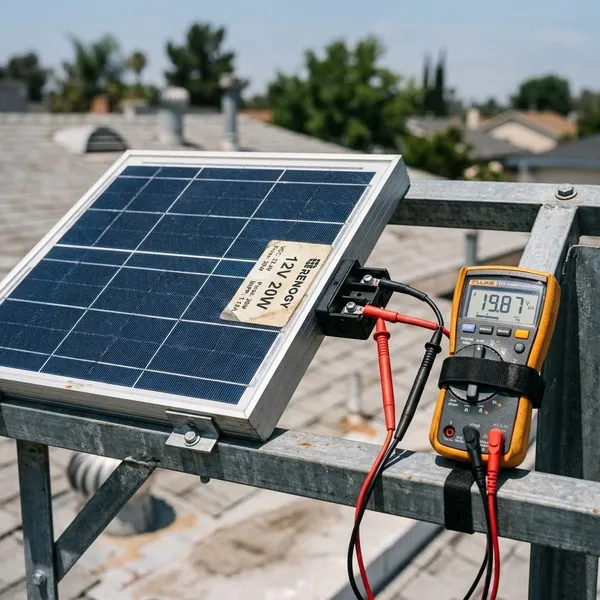

Waarom de spanning niet vast is
Een zonnepaneel reageert continu op buitenomstandigheden en op de aangesloten apparatuur. Een waarde die 's ochtends logisch is, kan rond de middag of op een hete dag anders zijn. Dat betekent niet meteen dat het paneel slecht is.
De belangrijkste volgorde bij beoordelen is simpel: kijk eerst of je onbelast of belast meet, daarna naar zon en schaduw, en pas daarna naar kleine afwijkingen ten opzichte van de datasheet.
Meer licht
Meer licht zorgt vooral voor meer stroom, maar helpt ook om de spanning stabieler te houden. Bij zwak winterlicht kan een paneel nog een redelijke spanning tonen, terwijl er nauwelijks bruikbare laadstroom loopt. Voor iemand die een accu in een schuur of camper wil bijladen, is dat verschil belangrijker dan het losse voltgetal.
Hogere temperatuur
Warme zonnecellen leveren meestal een lagere spanning. Dat voelt tegenstrijdig, omdat zonnig weer vaak als "beter" wordt gezien, maar een heet paneel kan minder volt laten zien dan hetzelfde paneel op een koude, heldere dag.
Bij losse panelen is dat vooral handig om metingen te begrijpen. Bij meerdere panelen in serie wordt het serieuzer: op koude dagen kan de maximale spanning hoger uitvallen. Dan moet de laadregelaar of omvormer die piek veilig aankunnen.
Schaduw op het paneel
Schaduw is verraderlijk omdat de spanning soms nog acceptabel lijkt, terwijl de stroom en het vermogen hard teruglopen. Een randje schaduw van een dakgoot, boomtak, schoorsteen of zelfs je eigen lichaam kan een meting al minder betrouwbaar maken.
- Meet bij voorkeur in directe zon zonder bewegende schaduw.
- Vergelijk panelen alleen onder dezelfde omstandigheden, anders trek je snel de verkeerde conclusie.
- Let bij campers en tuinhuizen extra op tijdelijke schaduw door bomen, luifels of dakdragers.
Belasting door apparatuur
Zodra je een accu, laadregelaar of verbruiker aansluit, zakt het paneel naar een werkpunt. Een onbelaste meting van 20 volt op een 12V-paneel kan dus heel normaal zijn, terwijl je tijdens laden een lagere waarde ziet.
Het type laadregelaar speelt mee. Een PWM-regelaar trekt het paneel vaak dichter richting accuspanning. Een MPPT-regelaar zoekt juist een gunstiger combinatie van spanning en stroom en zet die om naar een passende laadspanning. Voor tijdelijk licht gebruik kan PWM voldoende zijn; bij dagelijks of jaarrond gebruik is MPPT vaak de verstandigere keuze.

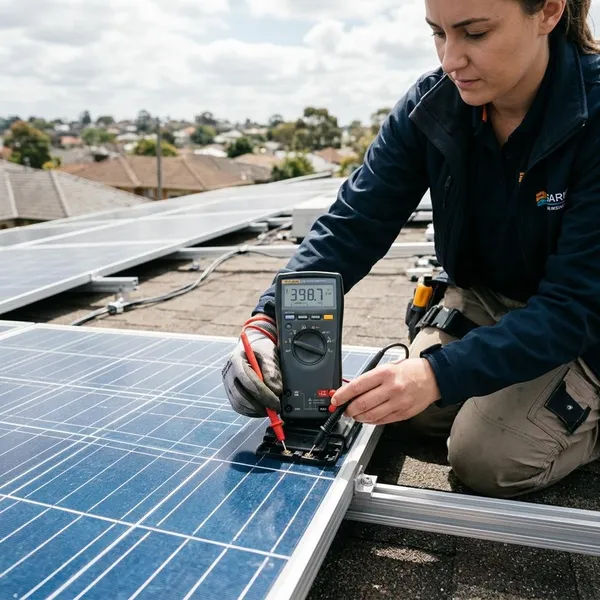

Waarom een 12V-paneel meer dan 12 volt geeft
Een 12V-paneel is niet ontworpen om continu precies 12,0 volt af te geven. De naam verwijst meestal naar het soort accusysteem waarvoor het paneel bedoeld is. Om een 12V-accu echt te kunnen laden, moet de paneelspanning hoger liggen dan de accuspanning.
| Situatie | Typische waarde bij een 12V-paneel | Wat betekent dat? |
|---|---|---|
| Los paneel in zon | Vaak rond 20 tot 22 volt | Je meet meestal Voc |
| Paneel rond werkpunt | Vaak rond 17 tot 18 volt | Dit ligt dichter bij Vmp |
| Accu wordt geladen | Vaak boven 12 volt aan accuzijde | De regelaar bepaalt de veilige laadspanning |
12V is een systeemaanduiding
De aanduiding 12V betekent meestal: geschikt voor een 12V-accusysteem met een passende laadregelaar. Een klassiek 12V-paneel heeft daarom vaak een Vmp rond 17 tot 18 volt en een Voc rond 20 tot 22 volt. De exacte waarden kunnen per paneel verschillen, dus de datasheet blijft leidend.
Een accu vraagt hogere laadspanning
Een 12V-accu laad je niet goed met precies 12 volt. Bij veel loodaccu's ligt de laadspanning grofweg boven 13 volt en vaak rond 14 volt, afhankelijk van accutype en laadfase. Bij lithiumaccu's gelden weer andere laadprofielen.
Daarom is de combinatie belangrijker dan de naam op het paneel. Voor een losse weekendopstelling is "past op mijn 12V-regelaar" vaak genoeg om te controleren. Voor een vaste installatie die maandenlang zelfstandig moet laden, wil je ook het accutype, de laadinstellingen en de maximale ingangsspanning van de regelaar controleren.
De laadregelaar stuurt de spanning
De laadregelaar zit tussen paneel en accu en voorkomt dat de accu zomaar de ruwe paneelspanning krijgt. Aan de paneelzijde kun je bijvoorbeeld een hogere spanning zien dan aan de accuzijde, omdat de regelaar de energie omzet naar wat de accu op dat moment nodig heeft.
- PWM: eenvoudig, vaak prima voor kleine systemen, maar minder efficiënt met hogere paneelspanning.
- MPPT: duurder, maar benut het werkpunt van het paneel meestal beter.
- Belangrijkste check: de maximale paneelspanning mag nooit boven de toegestane ingang van de regelaar komen.

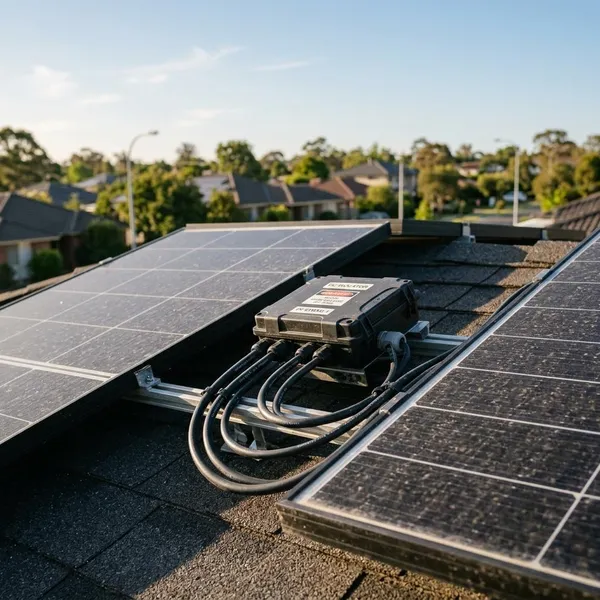

Spanning van een zonnepaneel meten
Meten kan eenvoudig, maar de interpretatie bepaalt of je er iets aan hebt. Een losse voltwaarde zegt vooral iets als je weet of het paneel belast is, hoeveel zon er is en welke waarde de fabrikant opgeeft.
Werk voorzichtig, zeker bij grotere panelen of panelen in serie. Bij een enkel klein 12V-paneel blijft het meestal overzichtelijk, maar bij dakinstallaties of meerdere panelen kan de spanning veel hoger worden dan je op basis van "12V" verwacht.
Multimeter goed instellen
Zet de multimeter op gelijkspanning, meestal aangeduid met V⎓ of DCV. Kies een bereik boven de verwachte paneelspanning. Sluit zwart aan op COM, rood op de spanningsingang, en meet plus op plus en min op min.
- Meet op een droog moment.
- Voorkom schaduw op het paneel tijdens de meting.
- Noteer of het paneel los ligt of aangesloten is.
- Vergelijk meerdere panelen alleen op hetzelfde moment en onder dezelfde zon.
Open-klemspanning meten
De open-klemspanning meet je zonder aangesloten accu, regelaar of verbruiker. Die waarde hoort in de buurt van Voc op de datasheet te liggen. Bij veel 12V-panelen kom je dan rond 20 tot 22 volt uit.
Gebruik deze meting als snelle eerste controle, niet als eindbewijs. Een paneel kan onbelast nog netjes spanning geven en onder belasting alsnog tegenvallen door slechte stekkers, vervuiling, celschade of een probleem in de bekabeling.
Meting naast datasheet leggen
Een gemeten waarde wordt pas nuttig naast de juiste datasheetwaarde. Onbelast vergelijk je met Voc. Tijdens normaal laden of gebruik kijk je eerder naar Vmp. Die twee door elkaar halen is een van de meest gemaakte fouten.
| Je meting | Vergelijk met | Let vooral op |
|---|---|---|
| Los paneel, geen belasting | Voc | Temperatuur en volle zon |
| Paneel tijdens laden | Vmp en regelaarwaarden | Stroom en laadgedrag |
| Accuzijde van regelaar | Laadprofiel accu | Accutype en laadfase |
Niet meten als enige bewijs
Alleen spanning meten is te mager om een zonnepaneel goed of slecht te verklaren. Kijk ook naar laadstroom, vermogen, kabels, connectoren, vuil en terugkerende schaduw. Zie je bij goede zon wel spanning maar nauwelijks laadstroom, dan zit het probleem vaak niet in het voltgetal zelf.
Een praktische volgorde werkt het best: eerst de regelaarwaarden bekijken, daarna visueel controleren op schade of schaduw, en pas daarna conclusies trekken uit losse multimetermetingen. Bij een nieuw paneel vergelijk je vooral met de datasheet; bij een ouder systeem kijk je ook of de opbrengst anders is dan eerder onder vergelijkbare omstandigheden.
Conclusie
Een zonnepaneel beoordeel je niet op één vast spanningsgetal, maar op de juiste combinatie van Voc, Vmp, belasting en omstandigheden. Meet je rond 20 volt op een 12V-paneel, dan is dat vaak normaal; pas als de waarde niet past bij de datasheet of het paneel onder belasting nauwelijks stroom levert, heb je reden om verder te zoeken.
