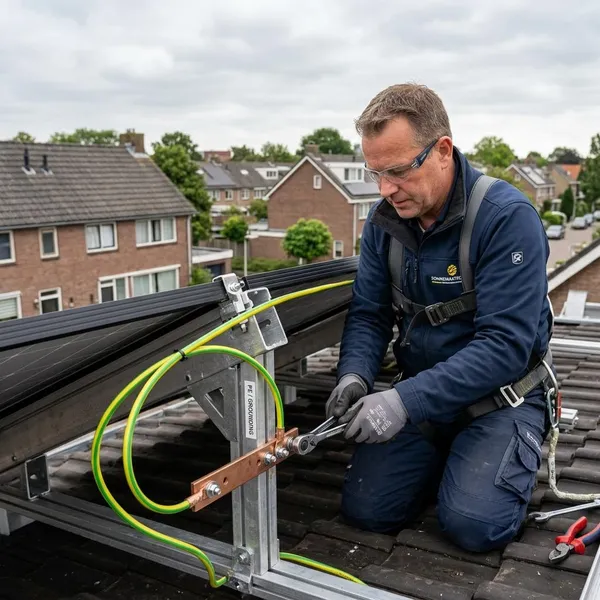

Bij de vraag moeten zonnepanelen geaard worden is het praktische antwoord: meestal niet elk paneel afzonderlijk, maar de metalen draagconstructie en de omvormer moeten wel veilig in de aardings- of vereffeningsketen zitten. Vraag daarom niet alleen “zit er aarde op?”, maar vooral welke metalen delen zijn verbonden en waar die verbinding eindigt.

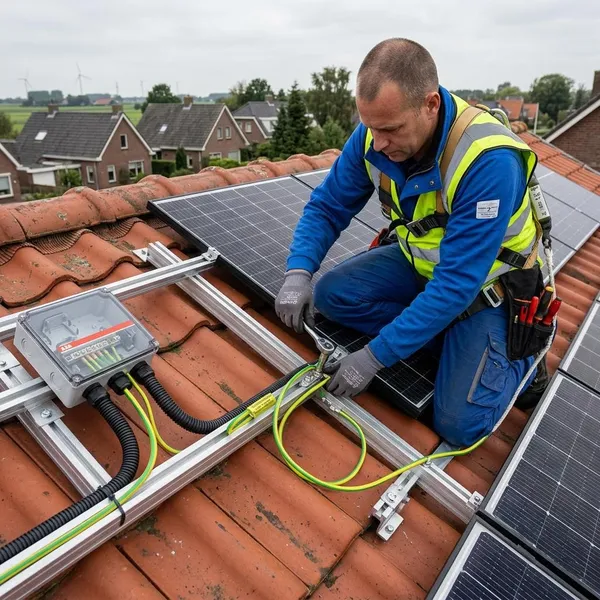

Wat aarden bij zonnepanelen betekent
Aarden en vereffenen worden vaak door elkaar gebruikt, maar ze doen niet precies hetzelfde. Vereffenen zorgt dat metalen onderdelen onderling geen gevaarlijk spanningsverschil krijgen. Aarden zorgt dat zo’n metalen deel ook een veilige route heeft naar de aardinstallatie van de woning.
Veilige afvoer van foutspanning
Foutspanning kan ontstaan door beschadigde kabelisolatie, een defect onderdeel of een kabel die jarenlang langs een rand of rail schuurt. Als zo’n spanning op een metalen montagedeel terechtkomt, wil je niet dat die rail of dat frame als “los” metalen deel blijft hangen.
Een goede aard- of vereffeningsverbinding geeft foutstroom een bedoelde route. Daardoor kunnen beveiligingen beter reageren en wordt de kans kleiner dat iemand bij aanraking een elektrische schok krijgt.
Bescherming van bewoners en monteurs
Het risico zit niet alleen bij degene die de installatie gebruikt. Ook een dakdekker, schilder, glazenwasser of monteur kan later metalen delen aanraken zonder te weten dat er ergens een fout in het systeem zit.
Verbinding met de hoofdaarde
Een aarddraad op het dak is pas nuttig als de verbinding ook echt doorloopt naar de aardinstallatie van het gebouw. Rails en frames kunnen onderling netjes gekoppeld zijn, maar zonder betrouwbare aansluiting op de aardrail of hoofdaarde blijft de veiligheidsketen onvolledig.
- Vraag waar de vereffeningsleiding uitkomt.
- Controleer of de route logisch te volgen is.
- Laat bij twijfel meten of de verbinding elektrisch doorloopt.
Onderdeel van veilige installatieopbouw
Aarden is geen losse afwerkstap achteraf. Het hoort bij dezelfde veiligheidslaag als kabelgeleiding, connectoren, omvormeraansluiting, groepenkast en montagemateriaal.
Bij een nieuwe installatie kun je dit vooraf laten opnemen in de offerte of oplevering. Bij een oudere installatie is het verstandiger om niet alleen naar de opbrengstapp te kijken, maar ook te laten controleren of de montageconstructie en de aarde nog kloppen.

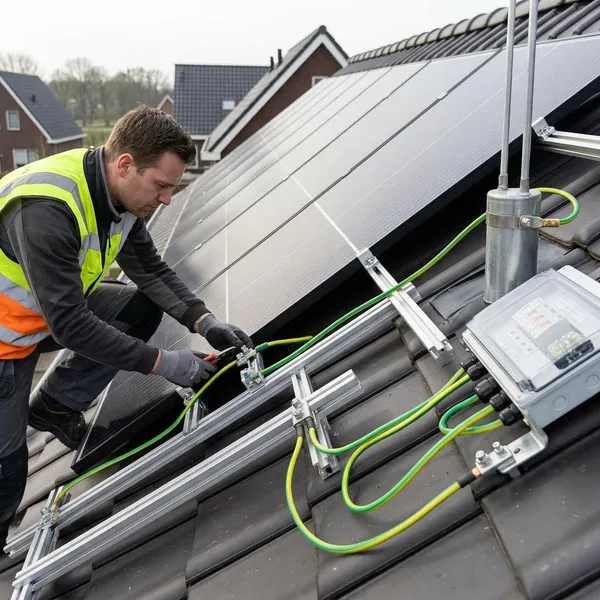

Welke delen van zonnepanelen geaard of vereffend worden
De meeste aandacht gaat niet naar het glasoppervlak of de zonnecellen, maar naar alle geleidende delen eromheen. Denk aan aluminium frames, montagerails, railkoppelingen, klemmen, beugels, de omvormer en de verbinding naar de aardinstallatie.
Zonnepaneel zelf vaak niet apart
Moderne panelen zijn vaak zo opgebouwd dat het paneel zelf niet met een eigen losse aarddraad hoeft te worden aangesloten. Dat betekent alleen niet dat je alle metalen delen rond het paneel kunt negeren.
Metalen frame en montagerails meestal wel
Frames en montagerails vormen samen een groot geleidend oppervlak op het dak. Als daar door een fout spanning op komt te staan, moet die spanning niet op één los deel blijven staan.
Mechanisch vast is daarbij niet automatisch elektrisch goed. Een rail kan stevig gemonteerd zijn, terwijl coating, vuil, oxidatie of een verkeerde klem het elektrische contact onderbreekt.
Beugels en klemmen als verbindende delen
Klemmen, beugels en railverbinders lijken kleine details, maar ze bepalen vaak of de vereffening echt doorloopt van het ene raildeel naar het andere. Vooral bij losse railstukken, zwarte afwerking of verschillende metalen is dit een bekend aandachtspunt.
Omvormer met beschermingsleiding
De omvormer hoort met een beschermingsleiding aangesloten te zijn volgens de productspecificaties en geldende installatievoorschriften. Dat geldt niet alleen voor de werking van het apparaat, maar ook voor de veiligheid bij interne fouten.
Bij een centrale omvormer zie je deze aansluiting vaak makkelijker terug in de buurt van zolder, technische ruimte of meterkast. Bij micro-omvormers zit meer techniek op het dak, waardoor de controle meer over kabels, connectoren en onderlinge verbindingen verdeeld is.
Aansluiting op aardrail of hoofdaarde
De laatste stap is de koppeling met de aardrail of hoofdaarde van de woning. Zonder die stap heb je misschien wel losse delen met elkaar verbonden, maar nog geen complete route naar de aardinstallatie.

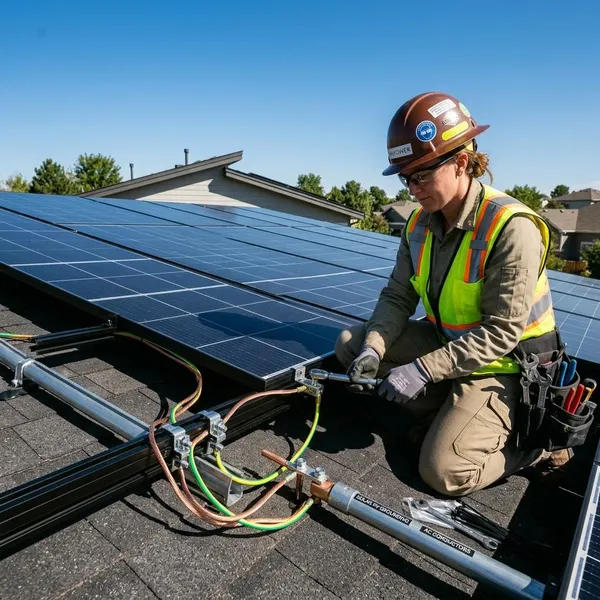

Speciale situaties bij zonnepanelen aarden
Een standaard schuin dak met een overzichtelijke kabelroute is iets anders dan een plat dak met losse ballastvelden, een systeem met micro-omvormers of een gebouw met bliksembeveiliging. In die situaties gaat het vaker mis doordat men dezelfde aanpak gebruikt als bij een eenvoudige installatie.
Micro omvormers met andere bekabeling
Bij micro-omvormers wordt per paneel of klein paneelgroepje omgezet naar wisselstroom. Daardoor zijn er meestal minder lange DC-trajecten, maar wel meer apparaten, stekkers en verbindingen onder de panelen.
Centrale omvormer met langere DC kabels
Bij een centrale omvormer lopen DC-kabels vanaf het dak naar één omvormerplek. De kwetsbare punten zitten dan vaak bij dakdoorvoeren, bochten, bevestigingspunten en plekken waar kabels langs montagerails lopen.
Vooral bij een installatie die al jaren ligt, is dit een nuttig inspectiepunt. Slijtage aan kabelmantels zie je niet altijd vanaf de grond, terwijl juist zo’n beschadiging een reden is waarom goede vereffening belangrijk wordt.
Zwarte of geanodiseerde montagerails
Zwarte of geanodiseerde rails zien er strak uit, maar de afwerklaag kan elektrisch contact belemmeren. Een klem kan dus stevig zitten en toch onvoldoende geleidend verbinden.
- Gebruik contactonderdelen die bij het railsysteem horen.
- Let op gekartelde ringen, speciale klemmen of voorgeschreven aansluitpunten.
- Laat niet aannemen dat “metaal op metaal” altijd genoeg is.
Plat dak met ballastconstructie
Op een plat dak staan zonnepanelen vaak in losse velden met ballast. Bouwkundig is dat handig, maar elektrisch moeten die velden wel bewust in de vereffening worden meegenomen als dat voor het systeem nodig is.
Dak met bliksembeveiliging
Zonnepanelen trekken niet vanzelf bliksem aan, maar een dak met bestaande bliksembeveiliging vraagt wel om een aparte beoordeling. Dan spelen onderlinge afstanden, koppelingen, overspanningsbeveiliging en de route van kabels mee.
Dit is geen situatie om op gevoel op te lossen. Laat de zonnepaneleninstallateur en, waar nodig, een specialist in bliksembeveiliging bepalen hoe de installatie moet worden gekoppeld of juist gescheiden.
Merkspecifieke montage-eisen
Panelen, omvormers en montagesystemen kunnen eigen eisen stellen aan aarding en vereffening. Dat kan gaan om speciale klemmen, vaste aansluitpunten, kabelroutes of verboden materiaalcombinaties.
Conclusie
De beste controle is niet of elk zonnepaneel een eigen draadje heeft, maar of de metalen constructie, omvormer en aardinstallatie samen één veilige keten vormen. Bij een eenvoudige installatie kan dat vrij overzichtelijk zijn; bij zwarte rails, micro-omvormers, platte daken of bliksembeveiliging wil je extra zeker weten dat de gekozen oplossing bij het systeem past. Laat bij twijfel niet alleen visueel kijken, maar ook controleren of de verbindingen werkelijk doorlopen.
